Ultraschall-Windgeschwindigkeitssensoren vs. herkömmliche Anemometer: Welches sollten Sie wählen?

Ultraschall-Windgeschwindigkeitssensoren Die Windmessung wurde durch den Verzicht auf bewegliche Teile revolutioniert. Diese Neuerung reduziert den Verschleiß deutlich und verbessert Haltbarkeit und Genauigkeit. Die Unterschiede zwischen herkömmlichen Anemometern und modernen Ultraschall-Alternativen gehen weit über das äußere Erscheinungsbild hinaus.

Herkömmliche mechanische Sensoren haben sich seit Jahrzehnten bewährt. Ultraschall-Anemometer bieten jedoch für bestimmte Anwendungen überzeugende Vorteile. Diese fortschrittlichen Windsensoren eignen sich hervorragend für die Wetterüberwachung, den Umweltschutz und die moderne Landwirtschaft. Sie liefern selbst bei schwierigen Wetterbedingungen sofortige und hochpräzise Daten zu Windgeschwindigkeit und -richtung. Ultraschall-Windgeschwindigkeits- und -richtungssensoren übertreffen ihre mechanischen Gegenstücke in extremen Umgebungen – von starkem Wind bis zu eisigen Temperaturen.

Dieser Artikel hilft Ihnen, die wesentlichen Unterschiede zwischen diesen Technologien zu verstehen und die passende Option für Ihre Bedürfnisse zu finden. Genaue und zuverlässige Daten hängen von der Auswahl der geeigneten Windmesstechnologie für die Überwachung von Wettermustern, Forschungsarbeiten oder die automatisierte Systemintegration ab.

Die beiden Technologien verstehen

Traditionelle Anemometer spielen seit Mitte des 19. Jahrhunderts eine Schlüsselrolle in der Meteorologie. Diese Geräte messen Windgeschwindigkeit und Druck mechanisch. Der gebräuchlichste Typ, der Schalenstern-Anemometer, hat drei kreisförmig angeordnete Becher, die sich bei Wind drehen. Dieses Dreibecher-Design ersetzte in den 1920er Jahren das Vierbecher-Modell, da es schneller reagiert und ein gleichmäßiges Drehmoment bietet.

Mechanische Anemometer gibt es in verschiedenen Ausführungen. Es gibt Flügelrad-Anemometer, die wie kleine Windräder aussehen, Propeller-Anemometer und Hitzdraht-Anemometer. Ihr Grundprinzip: Wind erzeugt eine messbare Bewegung. Schalenstern-Anemometer drehen sich mit zunehmender Windgeschwindigkeit schneller. Flügelrad-Anemometer verwenden kleine Flügel, die sich mit dem Wind drehen und ähnlichen Messregeln folgen.

Was ist ein Ultraschall-Windgeschwindigkeits- und -richtungssensor?

Ultraschall-Anemometer kamen in den 1950er Jahren auf den Markt und veränderte die Spielregeln grundlegend. Diese Geräte nutzen hochfrequente Schallwellen anstelle von physikalischen Bewegungen, um den Wind zu messen. Ein typischer Ultraschallsensor verfügt über zwei oder mehr Wandlerpaare, die in bestimmten Winkeln angeordnet sind. Jeder Wandler sendet Ultraschallimpulse aus, und das Gerät ermittelt die Windgeschwindigkeit, indem es die Reisezeit der Schallwellen zwischen den Wandlern misst.

Das Konzept ist einfach: Schallwellen, die sich mit dem Wind bewegen, erreichen ihr Ziel schneller als solche, die sich gegen den Wind bewegen. Der Sensor nutzt diese Zeitunterschiede, um Geschwindigkeit und Richtung mit hoher Genauigkeit zu berechnen.

Wie jeder Wind anders misst

Der Hauptunterschied liegt in der Art und Weise, wie sie den Wind messen. Bei herkömmlichen Sensoren müssen sich die Becher, Flügel oder Drähte physisch bewegen, was zu einer Verzögerung führt. Ändert sich die Windrichtung schnell, müssen mechanische Sensoren langsamer werden, anhalten und erneut starten – dies führt zu einer Messverzögerung von mehreren Sekunden.

Ultraschallsensoren liefern sofortige Messwerte, da sie keine beweglichen Teile besitzen, die sie verlangsamen. Sie erfassen Böen und Turbulenzen besser als mechanische Sensoren. Herkömmliche Anemometer benötigen eine Mindestwindgeschwindigkeit, um sich zu bewegen. Ultraschallmodelle erkennen selbst die leichteste Brise und bleiben von nahezu Null bis zu sehr hohen Windgeschwindigkeiten (bis zu 90 m/s bzw. 201 mph) präzise.

Diese Sensoren funktionieren auch unter schwierigen Bedingungen hervorragend, unter denen mechanische Instrumente versagen, wie etwa bei starkem Regen, starker Eisbildung und an Offshore-Standorten.

Leistungsvergleich unter realen Bedingungen

Feldtests zeigen deutliche Unterschiede in der Leistung von Ultraschall- und herkömmlichen Anemometern unter realen Bedingungen. Diese Unterschiede werden deutlich, wenn wir uns spezifische Leistungskennzahlen ansehen.

Genauigkeit bei niedrigen und hohen Windgeschwindigkeiten

Ultraschall-Anemometer weisen bei allen Windgeschwindigkeiten eine höhere Genauigkeit auf. Sie können Windböen erkennen, die nur eine Sekunde dauern, was sie für meteorologische Anwendungen wertvoll macht. Mechanische Anemometer haben bei niedrigen Windgeschwindigkeiten Probleme, da ihre Schalen und Flügel ein Anlaufdrehmoment benötigen. Sie übersehen oft subtile Luftbewegungen. Ultraschallmodelle weisen selbst bei minimalem Wind eine Genauigkeit von ±0,1 bis ±0,5 m/s für die Geschwindigkeit und ±1 bis ±2 Grad für die Richtung auf.

Anemometerrotoren mit großem Schalenradius arbeiten bei niedrigen Windgeschwindigkeiten stabiler. Sie reagieren jedoch bei weitem nicht so schnell wie Ultraschallanemometer. Dies ist insbesondere bei Spezialanwendungen wie Höhenmessungen von großer Bedeutung. Herkömmliche Sensoren könnten aufgrund der geringen Luftdichte vollständig zum Stillstand kommen.

Antwortzeit und Datenfrequenz

Der größte Vorteil der Ultraschalltechnologie liegt in ihrer Reaktionszeit. Ultraschallanemometer messen mit außergewöhnlicher Präzision, typischerweise von 20 Hz bis 100 Hz. Diese Geschwindigkeit ermöglicht ihnen die präzise Messung von Turbulenzen, die mechanische Sensoren nicht erreichen können.

Mechanische Sensoren benötigen bei plötzlichen Windrichtungsänderungen mehrere Sekunden zum Abbremsen, Anhalten und Neustarten. Ultraschallsensoren reagieren sofort auf Richtungsänderungen.

Einfluss von Temperatur und Wetter

Die Temperatur beeinflusst beide Sensortypen unterschiedlich. Untersuchungen zeigen, dass die Ausgangsspannung von Ultraschallsensoren mit der Umgebungstemperatur steigt. Tests von 5 °C bis 35 °C zeigten nahezu lineare Beziehungen zwischen Temperatur und Ausgangssignalen.

Kaltes Wetter stellt mechanische Anemometer vor große Probleme. Eisansammlungen über 1 kg können bewegliche Teile beschädigen, insbesondere bei starkem Wind. Einige Ultraschallmodelle verfügen über integrierte Heizelemente, um die Eisbildung in extremen Umgebungen zu verhindern.

Starker Regen kann die Datenqualität von Ultraschallsensoren vorübergehend beeinträchtigen, da Wassertropfen auf den Wandlern die Impulszeiten verändern. Dennoch verfügen viele moderne Ultraschallsensoren über eine Signalqualitätsüberwachung, um fehlerhafte Messwerte herauszufiltern.

Anwendungsfallbasierte Sensorempfehlungen

Die Wahl des richtigen Ultraschall-Windsensors hängt von Ihren spezifischen Anwendungsanforderungen ab. Wir haben viele Modelle geprüft und vier herausragende Optionen für unterschiedliche Anwendungsfälle gefunden.

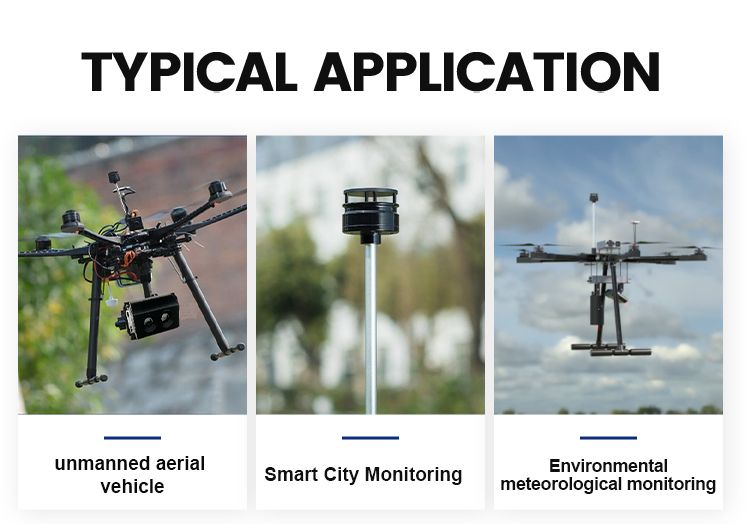

ES-W3054: Am besten für Drohnen und UAVs

Der ES-W3054 ist das leichteste und kleinste Ultraschall-Anemometer, das derzeit erhältlich ist. Es wiegt nur 56 g, hat einen Durchmesser von 46 mm und eignet sich perfekt für unbemannte Flugzeugplattformen. Der Sensor misst Windgeschwindigkeiten bis zu 60 m/s und ist äußerst resistent gegen elektromagnetische Störungen. Er funktioniert zuverlässig in Höhen bis zu 4000 Metern bei Temperaturen von -40 °C bis +70 °C. Der extrem niedrige Stromverbrauch macht ihn ideal für batteriebetriebene Anwendungen, bei denen Gewicht und Energieeffizienz im Vordergrund stehen.

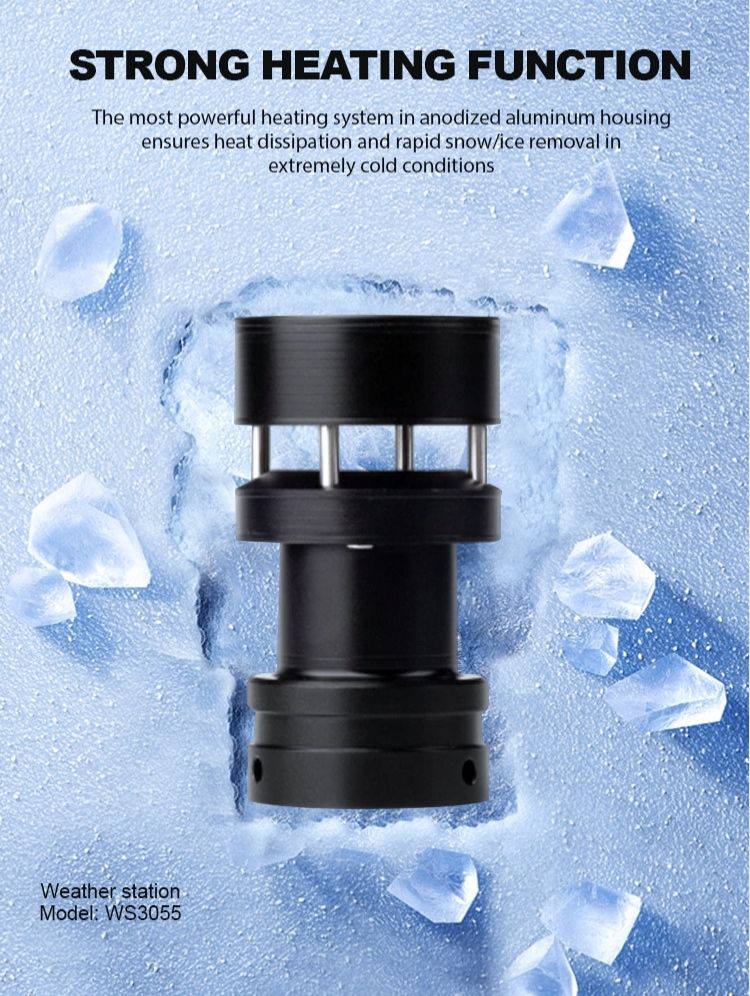

ES-W3055: Ideal für kalte und eisige Umgebungen

Der ES-W3055 Dank seines integrierten Heizsystems ist er auch bei rauen Winterbedingungen hervorragend leistungsfähig. Dieses Modell überzeugt dort, wo andere Sensoren aufgrund von Frostbildung in eisigen Umgebungen versagen. Der Sensor erkennt die Temperatur automatisch und aktiviert bei Frost die Heizelemente, um den Betrieb aufrechtzuerhalten. Seine robuste Konstruktion hält extremen Wetterbedingungen stand und liefert gleichzeitig präzise Windmessungen.

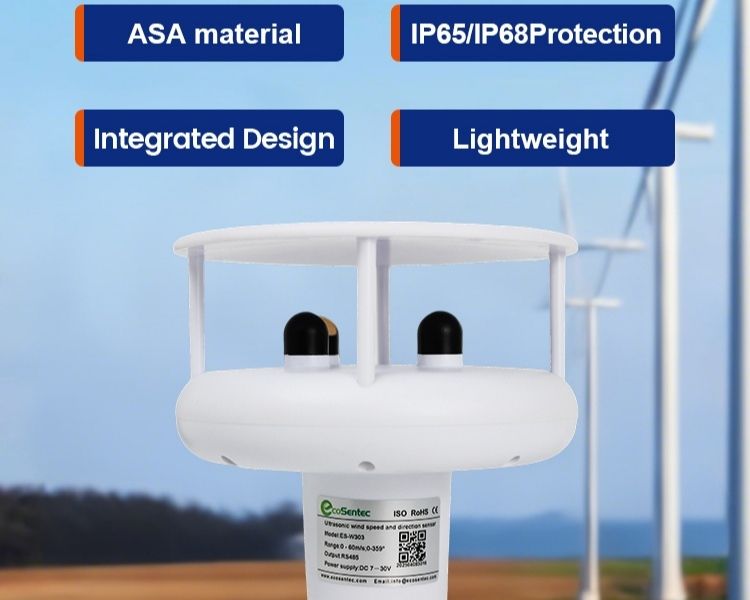

ES-W303: Hochpräzise für Forschung und Windparks

Der ES-W303 Bietet professionelle Genauigkeit, die anspruchsvolle Anwendungen erfordern. Es erreicht eine Windgeschwindigkeitsgenauigkeit von ±2% und eine Richtungspräzision von ±3° und eignet sich daher ideal für Windkrafterzeugung, Tunnelüberwachung und Wetterforschung. Das Modell verfügt über ein Gehäuse aus Aluminiumlegierung und eine integrierte Heizung, die auch bei Frost funktioniert. Sie können Daten über RS232/RS485/SDI-12-Schnittstellen mit konfigurierbaren Protokollen ausgeben.

ES-W3032: Budgetfreundlich für intelligente Landwirtschaft

Der ES-W3032 Bietet zuverlässige Leistung zu einem erschwinglichen Preis für kostenbewusste Anwendungen. Dieser kompakte Sensor misst Windgeschwindigkeiten bis zu 40 m/s mit einer Genauigkeit von ±3%. Er verbraucht sehr wenig Strom (nur 0,2 W) und eignet sich daher hervorragend für solarbetriebene UmweltüberwachungssystemeDer Sensor eignet sich am besten für Wetterstationen im Familienbereich und zur Erkennung von Ackerland und bietet ein hervorragendes Preis-Leistungs-Verhältnis bei gleichzeitiger Beibehaltung der wichtigsten Leistungsmerkmale.

Die endgültige Entscheidung treffen

Die Wahl der richtigen Windmesslösung erfordert die Abwägung mehrerer Faktoren gegen Ihre Bedürfnisse. Ihre Wahl ist wichtiger denn je, denn Windüberwachungstechnologie weiterentwickelt, um langfristig eine bessere Zuverlässigkeit und Genauigkeit zu bieten.

Windfahne vs. Anemometer: Welche Kombination funktioniert am besten?

Moderne Aerovanes kombinieren Windfahnen mit Anemometern auf derselben Achse und liefern koordinierte Messwerte. Dieser Aufbau ist besser als separate Installationen, da er die Datenkorrelation vereinfacht. Für eine einfache Windmessanlage werden lediglich ein Anemometer und eine Windfahne auf einem 10 bis 20 Meter hohen Turm benötigt.

Bauprojekte profitieren von der Integration beider Instrumente in ein intelligentes Wetterüberwachungssystem, das zusätzliche Windvariablen berechnet. Dieser umfassende Ansatz hilft, Durchschnittswerte, Maximalgeschwindigkeiten und Turbulenzgrade anhand laufender Windmessschwankungen zu bestimmen. Die beste Kombination hängt von Ihren spezifischen Anforderungen ab – Forschungsstandorte benötigen möglicherweise mehrere Messebenen und Backup-Anemometer, während die Standardüberwachung mit Basiskonfigurationen auskommt.

Mechanische Sensoren vs. digitale Sensoren: Zukunftssicherheit für Ihr Setup

Digitale Ultraschallsensoren stellen in der Windmesstechnik einen großen Fortschritt gegenüber mechanischen Sensoren dar. Ultraschall-Anemometer benötigen weniger Wartung und können mit starken Windböen besser umgehen. Dies ist besonders bei Stürmen mit schnellen Richtungswechseln von entscheidender Bedeutung – mechanische Sensoren benötigen mehrere Sekunden zum Abbremsen, Stoppen und Neustarten, während Ultraschallsensoren Änderungen sofort erfassen.

Der Nationale Wetterdienst erkannte diesen Leistungsunterschied und rüstete 883 automatische Oberflächenbeobachtungssysteme mit Ultraschallsensoren anstelle mechanischer Sensoren auf. Die Federal Aviation Administration verlangt nun, dass alle Sensoren alle drei Sekunden variable Böen messen. Ultraschallsensoren sind zwar in der Anschaffung teurer, sparen aber Geld durch geringeren Wartungsaufwand, weniger Ausfallzeiten, höhere Haltbarkeit und Energieeffizienz.

Checkliste zur Auswahl des richtigen Windsensors

Folgendes sollten Sie bedenken, bevor Sie Ihre endgültige Entscheidung treffen:

1. Definieren Sie Ihr Hauptziel – Unterschiedliche Anwendungen erfordern unterschiedliche Genauigkeitsgrade und Funktionen

2. Überprüfen Sie typische Umgebungsbedingungen – Denken Sie an die normalen und extremen Bedingungen, denen Ihr Instrument ausgesetzt sein wird

3. Überprüfen Sie die Integrationsanforderungen – Stellen Sie sicher, dass es mit Ihren vorhandenen Systemen, Datenloggern und Software funktioniert

4. Legen Sie ein realistisches Budget fest – Berücksichtigen Sie die Kosten für Erstkauf, Installation, Wartung und potenzielle Ausfallzeiten

5. Holen Sie sich Expertenrat – Sprechen Sie mit Herstellern oder Spezialisten über Ihre spezifischen Bedürfnisse

Beachten Sie, dass Sie Ihre Betriebskosten im Laufe der Zeit erheblich senken können, wenn Sie jetzt in ein hochwertiges Gerät investieren.

Abschluss

Ultraschall-Windsensoren stellen im Vergleich zu herkömmlichen mechanischen Anemometern einen enormen Fortschritt dar. Diese modernen Sensoren arbeiten ohne bewegliche Teile, was sie langlebiger macht und den Wartungsaufwand reduziert. Sie liefern präzise Messwerte bei jeder Windgeschwindigkeit – von der leichtesten Brise bis hin zu Orkanböen – und reagieren sofort, wenn der Wind die Richtung ändert.

Ihre spezifischen Anforderungen sollten die Wahl zwischen diesen Technologien bestimmen. Schalenkreuz- und Flügelrad-Anemometer eignen sich für einfache Messungen gut und sind in der Anschaffung günstiger. Die langfristigen Vorteile von Ultraschallsensoren – weniger Ausfallzeiten, höhere Genauigkeit und robuste Leistung bei rauen Wetterbedingungen – machen sie zur ersten Wahl für kritische Installationen.

Die von uns untersuchten Modelle veranschaulichen dies perfekt. Der ultraleichte ES-W3054 eignet sich hervorragend für Drohnen. Der ES-W3055 meistert eisige Bedingungen wie ein Champion. Der ES-W303 bietet Präzision auf Forschungsniveau. Der ES-W3032 ermöglicht eine kostengünstige Überwachung für landwirtschaftliche Betriebe. Unsere Produktlinie an Windgeschwindigkeitsmessern ist sehr umfangreich und geht weit darüber hinaus. Lassen Sie sich von unseren Experten beraten an Ihre Bedürfnisse anzupassen.

Überlegen Sie in Ruhe, was Sie messen müssen, welche Umgebung Sie nutzen, wie die Sensoren mit anderen Systemen verbunden werden müssen und wie viel Sie ausgeben können. Ultraschallsensoren sind zwar im Anschaffungspreis teurer, werden aber mit der Zeit günstiger, da sie zuverlässig sind und kaum Wartung benötigen.
